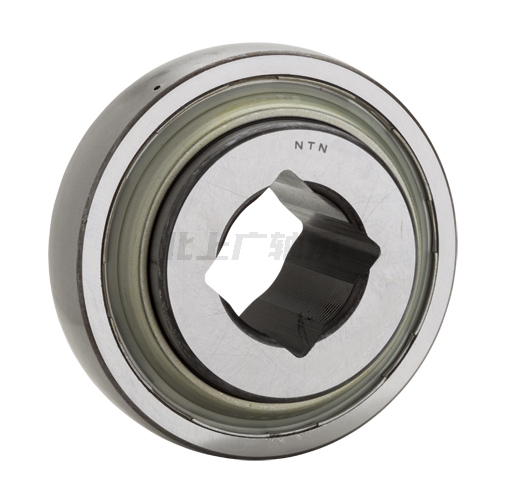

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN DS209TTR8軸承屬于【NTN軸承 - 滾珠軸承 - 帶座軸承（Y 軸承） - 農機軸承 - 方形孔 - 球面外圈】，基本描述為：Item # DS209TTR8，重型盤式軸承 - 方孔，球面外圈，1型。
| 類型 | 重型承載盤式軸承 |
| 內孔類型 | 方形 |
| 外圈類型 | 球形 |
| 材質 | 穿透硬化鋼 |
| 保持架類型 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 精度等級 | 0 級 |
| 配對 | 單列 |
| 徑向內部游隙 | C3 |
| 潤滑 | 可再潤滑 |
| 靜態額定負載 | 4600 lbf（磅力） 20400 N（牛頓） 20.40 kN（千牛） |
| 動態額定負載 | 7300 lbf（磅力） 32500 N（牛頓） 32.50 kN（千牛） |
| 附件 | 雙面密封 |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |

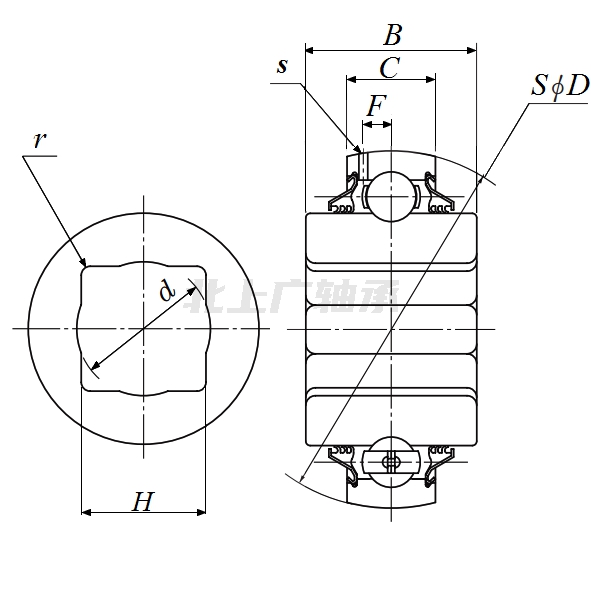

| 重型盤式軸承 - 方孔，球面外圈，1型 - 尺寸 | |
| H | 1.3000 in（英寸） 33.020 mm（毫米） |
| D | 3.3465 in（英寸） 85.000 mm（毫米） |
| C | 0.8661 in（英寸） 22.000 mm（毫米） |
| B | 1.4370 in（英寸） 36.500 mm（毫米） |
| d | 1.3780 in（英寸） 35.000 mm（毫米） |
| F | 0.1988 in（英寸） 5.050 mm（毫米） |
| s | 0.0630 in（英寸） 1.600 mm（毫米） |
| D - 公差 | 0/-0.0006 in（英寸） 0/-0.015 mm（毫米） |
| H - 公差 | 0.0050/-0.0050 in（英寸） 0.127/-0.127 mm（毫米） |
| C - 公差 | 0/-0.0050 in（英寸） 0/-0.127 mm（毫米） |
| B - 公差 | 0/-0.0047 in（英寸） 0/-0.120 mm（毫米） |
| 軸徑 | 1.250 in（英寸） 31.750 mm（毫米） |
