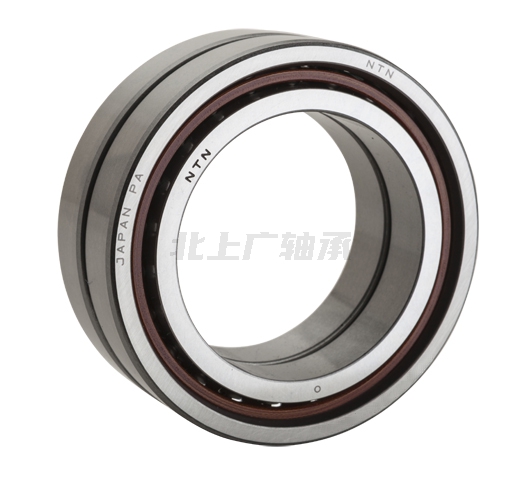

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN HSB020CDB/GNP4軸承屬于【NTN軸承 - 超精密軸承 - 高轉速角接觸球軸承（Ultage型） - 超高轉速HSB型 - 雙列】，基本描述為：Item # HSB020CDB/GNP4，超高轉速雙聯角接觸球軸承，背對背配對。
前綴列表：【HSB：高轉速超精密角接觸球軸承（Ultage 系列）- 超高轉速 HSB 型】，后綴列表：【C：接觸角 15°】【T1：機加工酚醛樹脂保持架】【DB：背對背 / \ 配對】【/GL：輕微預緊】【P4：P4 級精度】
| 類型 | 角接觸球軸承 |
| 內孔類型 | 圓形 |
| 材質 | 高碳鉻鋼 |
| 保持架類型 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速（油潤滑） | 7600 RPM（轉/分鐘） |
| 極限轉速（脂潤滑） | 5700 RPM（轉/分鐘） |
| 精度等級 | ISO 4 級（P4 級） |
| 配對 | 雙列 |
| 預緊 | 正常 |
| 靜態額定負載 | 15800 lbf（磅力） 70500 N（牛頓） 70.50 kN（千牛） |
| 動態額定負載 | 16100 lbf（磅力） 71500 N（牛頓） 71.50 kN（千牛） |
| 附件 | 開式 |
| 重量 | 5.997 lb（磅） 2.720 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |

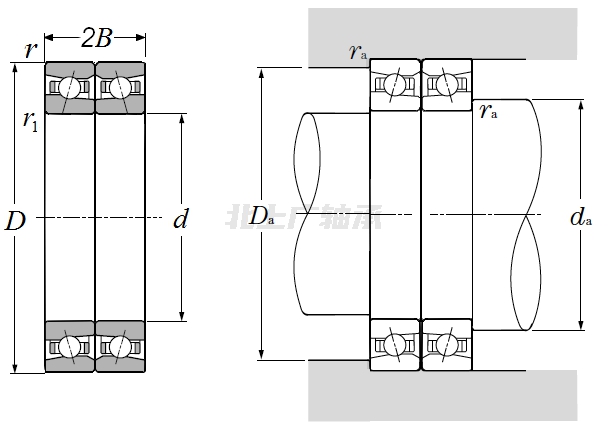

| 超高轉速雙聯角接觸球軸承，背對背配對 - 尺寸 | |
| d | 3.9370 in（英寸） 100.000 mm（毫米） |
| D | 5.9055 in（英寸） 150.000 mm（毫米） |
| B | 0.9449 in（英寸） 24.000 mm（毫米） |
| 2B | 1.8898 in（英寸） 48.000 mm（毫米） |
| r | 0.0591 in（英寸） 1.500 mm（毫米） |
| r? | 0.0394 in（英寸） 1.000 mm（毫米） |
| 接觸角 | 15 o |
| d? 最小 | 4.2717 in（英寸） 108.500 mm（毫米） |
| D? 最大 | 5.5709 in（英寸） 141.500 mm（毫米） |
| r?? 最大 | 0.0591 in（英寸） 1.500 mm（毫米） |
